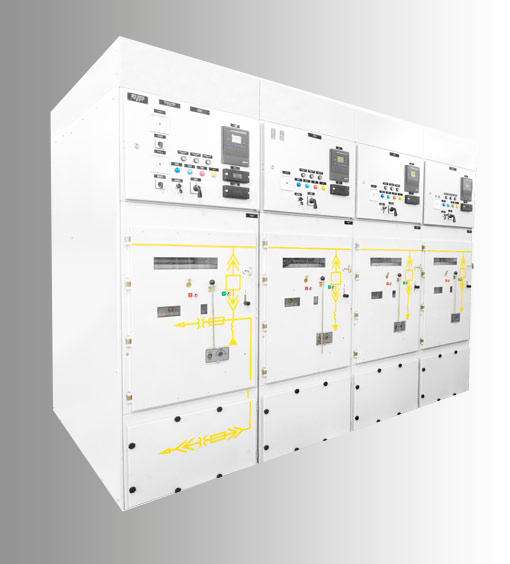

Os cubículos modelo E100 são equipamentos para manobra, controle e proteção, fabricados em aço, para instalação abrigada (IP42) ou ao tempo (IP54).

Os componentes para manobra, controle e proteção são instalados em compartimentos metálicos, sendo que todos os compartimentos são projetados e construídos para resistirem aos arcos elétricos provocados por falhas internas.

Os cubículos modelo E100 foram desenvolvidos e projetados de maneira a utilizar disjuntores, com meio de interrupção a vácuo, de diversos fabricantes mundiais, sem alteração das características construtivas quanto à resistência aos arcos elétricos internos e à segurança de operação e manutenção.

Os cubículos E100 atendem integralmente as prescrições da norma: NBR IEC 62271-200 – Conjunto de manobra e controle de alta tensão em invólucro metálico para tensões acima de 1kV e inclusive 52kV.

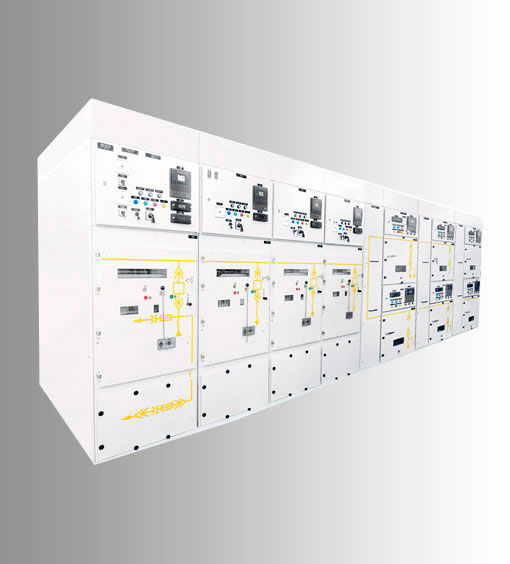

Os centros de controle de motores em média tensão modelo E120 são equipamentos de manobra, controle e proteção para alimentação de motores em média tensão. Os contatores são do tipo extraíveis a vácuo, combinados com fusíveis limitadores de corrente. São constituídos por 2 compartimentos demarradores (partidas) por coluna, fabricados em aço, para instalação abrigada (IP42) e ao tempo (IP54).

Os diversos componentes para manobra, controle e proteção, são instalados em compartimentos metálicos, sendo que os compartimentos são projetados e construídos para resistirem aos arcos elétricos provocados por falhas internas.

Os cubículos E120 atendem integralmente as prescrições da norma: NBR IEC 62271-200 – Conjunto de manobra e controle de alta tensão em invólucro metálico para tensões acima de 1kV e inclusive 52kV.

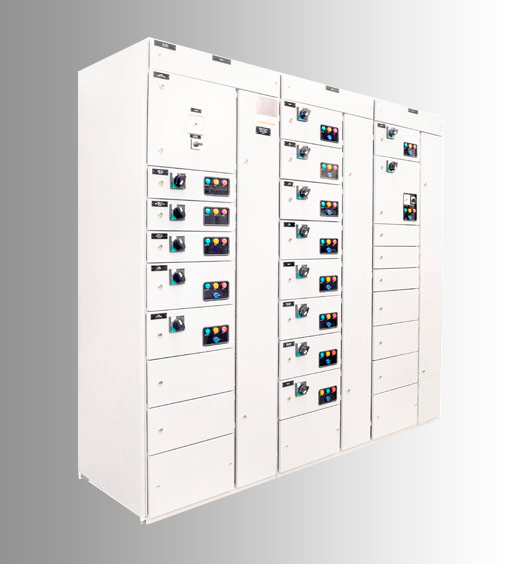

Os centros de controle de motores em baixa tensão modelo E200 são equipamentos de manobra, controle e proteção, equipados com gavetas extraíveis, ou compartimentos fixos.
O barramento principal pode ser instalado na parte superior ou inferior dependendo da necessidade do projeto.

A alimentação das cargas é facilmente realizada pela parte posterior do equipamento, sem a necessidade de manuseio da gaveta extraível. O acesso às borneiras de comando é feito através da coluna lateral, que é totalmente isolada do compartimento de força. O CCM foi desenvolvido para instalação abrigada (IP42) e ao tempo (IP54).

O CCM-BT E200 atende integralmente as prescrições da norma:
NBR IEC 60439-1 – Conjunto de manobra e controle de baixa tensão Parte1: Conjuntos com ensaio de tipo totalmente testados (TTA) e conjuntos com ensaios de tipo parcialmente testados (PTTA).

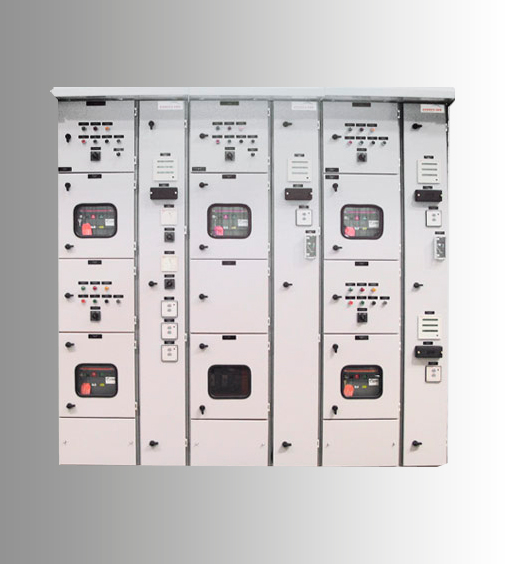

Os centros de distribuição de cargas modelo E220 são equipamentos de manobra, controle e proteção para alimentação de cargas em corrente alternada e corrente contínua. Podem ser equipados com disjuntores abertos (power) ou caixa moldada, nas versões fixa ou extraível, instalados em compartimentos individuais, separados por blindagens metálicas.
O barramento principal é montado na parte superior do painel, isolado dos barramentos de derivação para alimentação dos disjuntores.

Os terminais de saída dos disjuntores (alimentação das cargas) são acessíveis através de compartimentos próprios, isolados da fonte. O CDC foi desenvolvido para instalação abrigada (IP42) e ao tempo (IP54).

O CDC E220 atende integralmente as prescrições da norma:
NBR IEC 60439-1 – Conjunto de manobra e controle de baixa tensão Parte1: Conjuntos com ensaio de tipo totalmente testados (TTA) e conjuntos com ensaios de tipo parcialmente testados (PTTA).

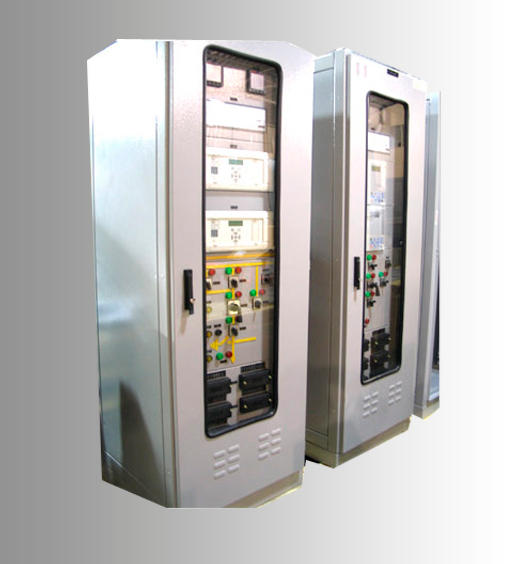

Os painéis de comando, controle, medição e proteção modelo E280, são unidades modulares e padronizadas para aplicação em sistemas de geração, transmissão e distribuição de energia.

Os painéis são fabricados em chapa de aço carbono laminada fria, tratada e pintada na cor padronizada pelo cliente, podendo opcionalmente ser equipados com bastidores internos tipo rack 19” articulados e porta frontal externa provida de visor.

O E280 foi desenvolvido para instalação abrigada (IP42).

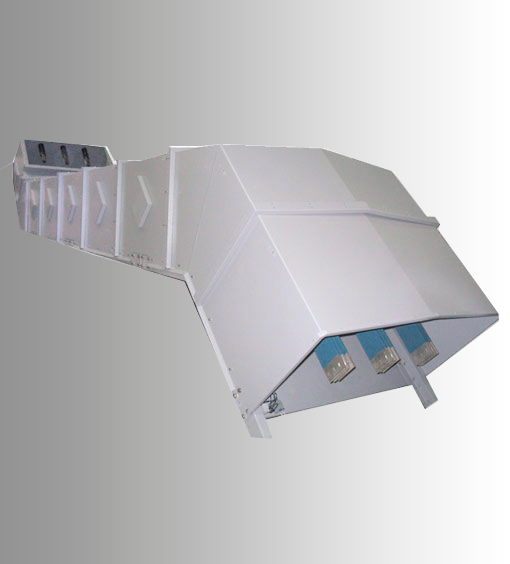

Os dutos de barramentos modelos E140 para média tensão e E270 para baixa tensão são equipamentos fabricados em aço ou alumínio, para instalação interna (IP42) e ao tempo (IP54) providos de barramento de cobre eletrolítico ou alumínio.

Os dutos de barramentos modelos E140 para média tensão e E270 para baixa tensão foram desenvolvidos e projetados para corrente nominal até 6000A e com corrente de curto-circuito de até 80KA.
